Hormin tuentapaketti Schiedel

Hormin tuentapaketti on savupiipun kiinnitys- ja tukisarja, joka on suunniteltu varmistamaan savupiipun mekaaninen vakaus ja turvallinen kiinnitys välipohjien ja kattorakenteiden läpivienneissä. Oikein toteutettu tuenta estää savupiipun liikkumisen, vähentää rakenteellisia rasituksia ja tukee paloturvallista asennusta.

Välipohjien kohdalla savupiippu tuetaan tiivistämällä läpivienti rakenteen materiaalin mukaisesti palamattomalla ja tulenkestävällä eristemateriaalilla voimassa olevien asennusohjeiden ja määräysten mukaisesti.

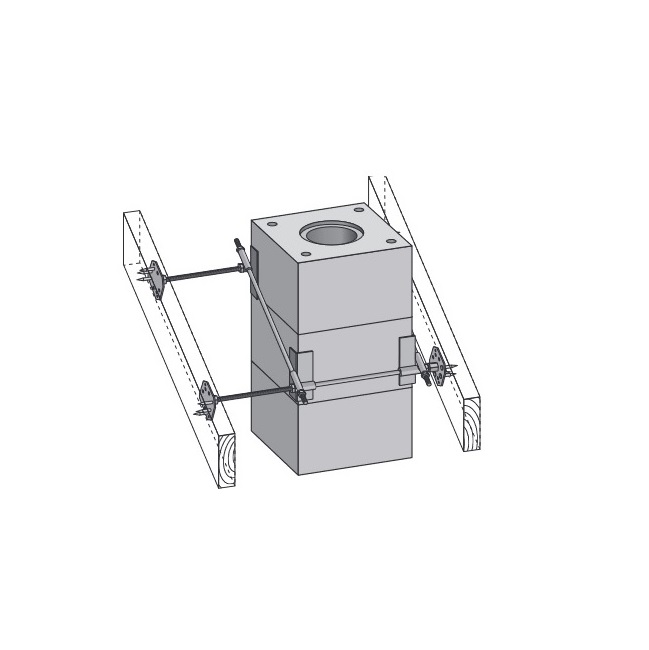

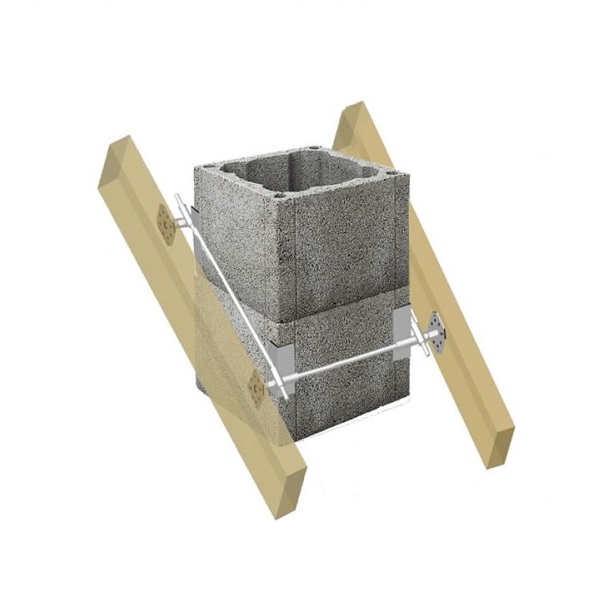

Kattorakenteen läpiviennissä savupiippu tuetaan joko Schiedelin metallisella savupiipun kiinnityssarjalla tai puukehikolla, joka on liitetty ympäröiviin kattorakenteisiin (vekslaus). Savupiipun ja tukikehyksen väliin jätetään savupiipun lämpötilaluokan mukaan 20 mm tai 50 mm rako, joka täytetään kokonaisuudessaan palamattomalla eristemateriaalilla.

50 mm etäisyyden tapauksessa suositellaan lisätuentaa käyttämällä 30 mm kalsiumsilikaattilevyä puukehystä vasten. Jäljelle jäävä 20 mm tila levyn ja savupiipun välissä täytetään joustavalla palamattomalla eristeellä, kuten kivivillalla.

Tekniset tiedot:

Tuotetyyppi: Savupiipun tuenta- ja kiinnityssarja
Käyttötarkoitus: Moduulikorstnan mekaaninen tuenta välipohja- ja kattoläpivienneissä
Asennus: Vaaka- ja pystysuuntainen kiinnitys
Yhteensopivuus: Moduulikorstnat (asennusohjeiden mukaisesti)

Käyttökohteet:

Harkkopiippu tuenta välipohjan läpiviennissä
Savupiipun kiinnitys kattorakenteessa
Puukehyksellä tai metallisella kiinnitysjärjestelmällä toteutettava korstnan tuki
Paloturvalliset savupiippuasennukset
